高壓變頻器

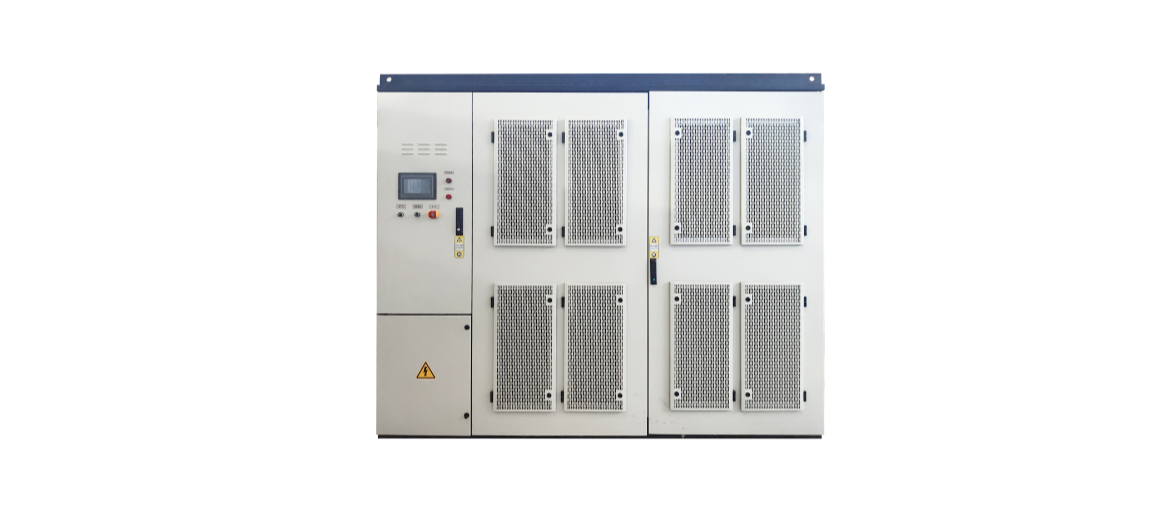

5000系列一體化高壓變頻器
該產品在原5000系列結構緊湊的基礎上，進一步優化結構，整機一體化設計，實現更高的功率密度，更小的占地面積，更高的可靠性，更易于布置和維護。變頻系統采用電壓源多電平拓?fù)浣Y(jié)構，功率單元全系列配置干式金屬化薄膜電容。具有高效率，高功率因數，對電機無特殊要求等特點，廣泛應用于風機、泵、壓縮機等負載。
產品特點
-
結構優化結構緊湊，整機一體化設計，功率密度高
-
布置維護方便占地面積小，易于布置和維護
-
薄膜電容選用干式金屬化薄膜電容
-
高性能指標高效率，高功率因數，對電機無特殊要求
運行條件
-
0℃～+40℃環境空氣溫度
-
≤90%無凝露（當溫度為25℃時）環境空氣月平均最高相對濕度
-
≤1KM海拔
規格參數
| 設備型號： | RMVC/WD(5000系列) |
| 容量范圍： | 0kVA~3500kVA【10kV電壓時】 |
| 額定電壓： | 6/10kV |
| 設備重量： | 2700kg/3100kg/4300kg/5300kg |
| 設備尺寸：（為10kV電壓時） | 250-500kVA：1800*1500*2393（W*D*H mm） 535-1250KVA：2100*1500*2431（W*D*H mm） 1400-1750kVA：2400*1500*2631（W*D*H mm） 2000-2500kVA：2700*1700*2665（W*D*H mm） 2750-3000kVA：2700*1700*2665（W*D*H mm） 3125-3500kVA：3200×1800×2665（W*D*H mm） |
| IGBT電壓： | 1700V |
| 變壓器形式： | 干式移相變壓器 |
